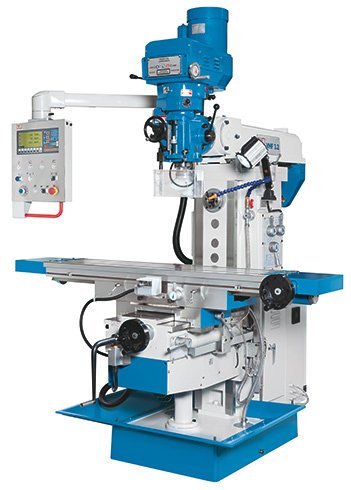

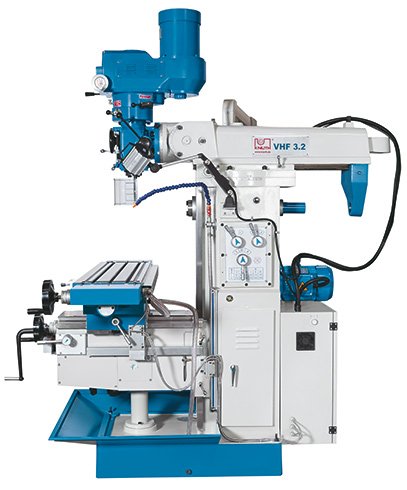

Knuth Työkalujyrsinkone VHF 3.2
Monipuolinen yleisjyrsinkone täydentää VHF-sarjan hyväksi todettua huippumallia. Vaakasuoran karan, kääntyvän pystysuuntaisen jyrsinkaran ja suuren kiinnityspöydän yhdistelmä, yhdessä laajemman nopeusalueen ja portaattoman servosyötön kanssa, laajentaa VHF-sarjan monipuolisia käyttömahdollisuuksia. Laajan varustelun ansiosta tämä malli soveltuu erinomaisesti jyrsintään korjauspajoissa, koulutustiloissa ja tuotanto-osastoilla.
- Kääntyvä jyrsinkara automaattisella karasyötöllä

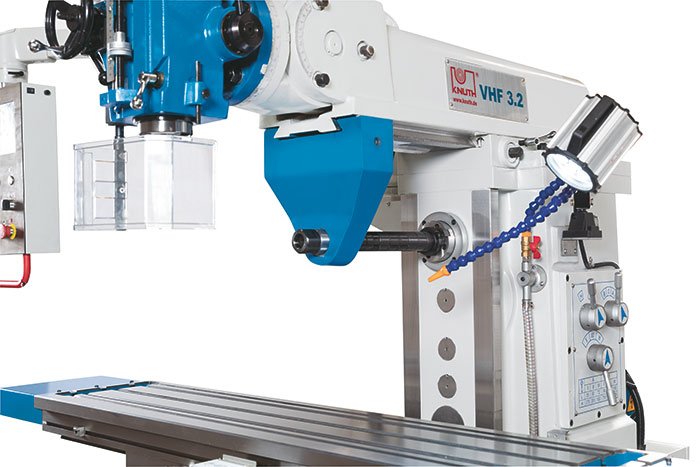

- Vaakasuora kara omalla käyttövoimalla

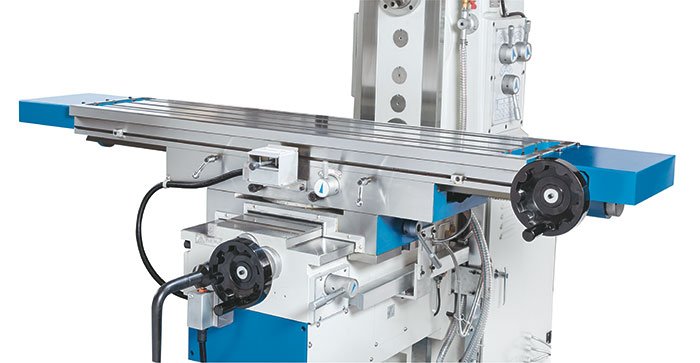

- Kääntyvä jyrsintäpöytä
- Servomoottori portaattomaan syöttöön kaikilla akseleilla
- Laaja vakiovarustelu
| Working area | |
|---|---|
| Table set up area | 1370 mm x 320 mm |
| Table load capacity (max.) | 300 kg |
| Table swivel range r/l | 45 deg |
| Number of T-slots | 3 positions |
| T-slot (width x spacing) | 14 mm x 80 mm |
| Travels | |
|---|---|
| Travel X-axis | 1000 mm |
| Travel Y-axis | 360 mm |
| Travel Z-axis | 400 mm |
| Vertical milling head | |
|---|---|
| Spindle mount (vertical) | SK 40 DIN 2080 |
| Throat | 178 mm - 868 mm |
| Vertical spindle-to-table surface distance | 160 mm - 560 mm |
| Milling head swivel range | 90 deg |
| Cutter head tilt angle | 45 deg |
| Spindle speed (infinitely variable) (L) | 70 1/min - 450 1/min |
| Spindle speed (infinitely variable) (H) | 450 1/min - 3600 1/min |
| Rapid feed | |
|---|---|
| Rapid feed X-/ Y-axis | 1335 mm/min |
| Rapid feed Z-axis | 1000 mm/min |
| Horizontal milling heada | |
|---|---|
| Spindle speeds | 35 1/min - 1500 1/min |
| Spindle mount | SK 40 DIN 2080 |
| Horizontal spindle-to-table surface distance | 75 mm - 475 mm |
| Feed | |
|---|---|
| Feed speed X-axis | 30 mm/min - 830 mm/min |
| Feed speed Y-axis | 30 mm/min - 830 mm/min |
| Feed speed Z-axis | 23 mm/min - 625 mm/min |
| Drive capacity | |
|---|---|
| Main drive motor rating (vertical) | 3,7 kW |
| Main drive motor rating (horizontal) | 3 kW |
| Measures and weights | |
|---|---|
| Overall dimensions (length x width x height) | 1,9 m x 1,75 m x 2,35 m |
| Weight | 1950 kg |
| Tuotemerkki | Knuth |
