Knuth Vector 1400 M SI Työstökeskus
Vector 1300/1400 -sarja on täydellinen ratkaisu erittäin suurten ja raskaiden kappaleiden työstämiseen.
Vector 1300/1400 -sarja on täydellinen ratkaisu erittäin suurten ja raskaiden kappaleiden työstämiseen.
Konepohjan innovatiivinen muotoilu, joka on valmistettu korkealaatuisesta Meehanite-valusta ja matalasta painopisteestä, sekä pelkästään korkealaatuisten komponenttien käyttö takaavat tasaisen korkean tarkkuuden jopa monivuorotyössä.
Laajan lisävarustevalikoiman ansiosta työstökeskuksista muodostuu räätälöity kokonaisratkaisu erinäisiin käyttötarkoituksiin. KNUTH tarjoaa myös automaatioratkaisuja tälle sarjalle, joiden avulla voit lisätä tuottavuuttasi entisestään.
- Useilla laakereilla varustettu kappalevarsi varmistaa minimaalisen tärinän
- 30 baarin CTS takaa optimaalisen työstölaadun
- Suunniteltu monivuorotyöhön
- Tarjolla on lukuisia räätälöinti- ja automaatioratkaisumahdollisuuksia
- 2 vuoden vakio takuu
| Working area | |
|---|---|

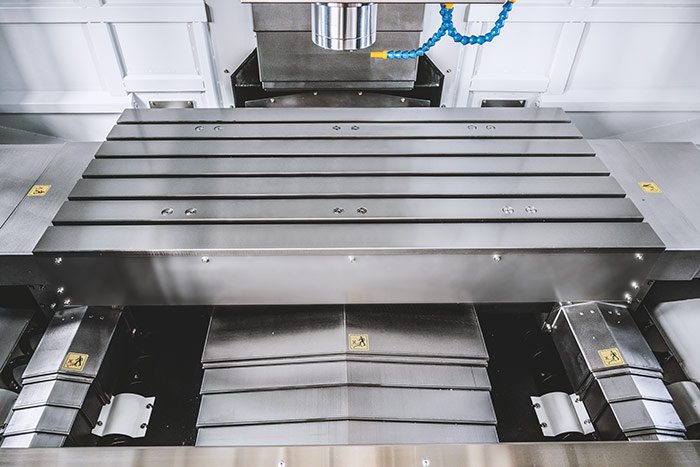

| Table dimensions | 1500 mm x 700 mm |
| Table load capacity | 1500 kg |
| Workpiece weight (max.) | 1500 kg |
| Spindle nose-to-table surface distance | 150 mm - 850 mm |
| Number of T-slots | 6 positions |
| T-slot (width x spacing) | 18 mm x 100 mm |
| Travels | |
|---|---|
| Travel X-axis | 1400 mm |
| Travel Y-axis | 720 mm |
| Travel Z-axis | 700 mm |
| Headstock | |
|---|---|
| Spindle speed | 10000 1/min |
| Spindle mount | SK 40 ISO 7388-1 (DIN 69871) |
| Rapid feed | |
|---|---|
| Rapid feed | 24 m/min |
| Feed | |
|---|---|
| Work feed | 10000 mm/min |
| Tooling | |
|---|---|

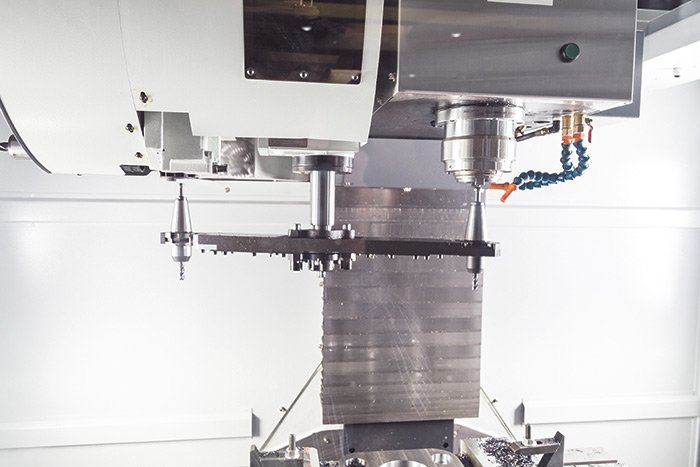

| Number of tool stations | 24 positions |
| Tool size Ø x L (max.) | 80 mm x 300 mm |
| Tool-changing time chip/chip | 3,9 sec |
| Tool-change time tool/tool | 1,8 sec |
| Accuracies | |
|---|---|
| Positioning accuracies | ± 0,005/ 0,0002" mm |
| Repeatabilities | ± 0,003 / ± 0,00012" mm |
| Drive capacity | |
|---|---|
| Main drive, continuous load | 17 kW |
| Motor rating X-axis | 5,5 kW |
| Motor rating Y-axis | 5,5 kW |
| Motor rating Z-axis | 5,5 kW |
| Control | |
|---|---|

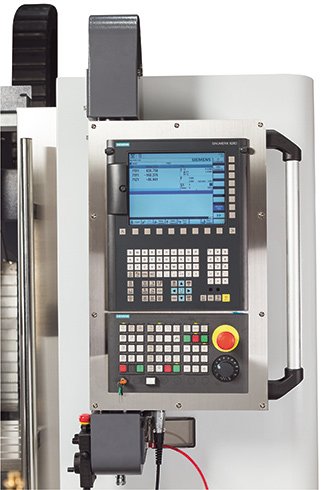

| Control | Siemens |
| Measures and weights | |
|---|---|
| Weight | 9500 kg |
| Overall dimensions (length x width x height) | 3,8 m x 2,6 m x 3,3 m |
| Tuotemerkki | Knuth |
